Трубопроводный компенсатор в Тольятти

Трубопроводный компенсатор представляет собой важное устройство в системах трубопроводов, которое помогает справляться с термическими расширениями, вибрациями и смещениями, обеспечивая надежность и долговечность всей конструкции.

Оставить заявку

• Введение в трубопроводные компенсаторы
• Основные типы компенсаторов
• Материалы изготовления
• Расчет и формулы
• Области применения
• Монтаж и эксплуатация
• Популярные вопросы

Трубопроводные компенсаторы служат ключевым элементом в инженерных системах, где транспортируются жидкости, газы или пар под различными температурами и давлениями, позволяя системе выдерживать значительные нагрузки без деформаций или разрывов соединений.

Эти устройства поглощают линейные расширения труб из-за нагрева, гасят вибрации от насосов и компенсируют смещения от сейсмических воздействий или неравномерной осадки фундамента, что особенно актуально в строительстве, промышленности и энергетике.

Интересный факт: первый патент на сильфонный компенсатор был выдан в начале XX века, и с тех пор конструкция эволюционировала, позволяя выдерживать давления до 100 атмосфер и температуры свыше 600 градусов Цельсия.

• Тепловое расширение труб (это физический процесс, когда металл удлиняется при нагреве на величину, зависящую от коэффициента расширения и перепада температур, что может достигать нескольких метров на длинных магистралях).
• Вибрационные нагрузки (от работающего оборудования, такие как компрессоры или турбины, вызывающие микродеформации, приводящие к усталости материала без специальных поглотителей).
• Смещения от внешних факторов (включая землетрясения или просадку грунта, где компенсатор действует как гибкий шарнир, сохраняя герметичность всей системы).
• Давление и гидроудары (резкие скачки, которые без компенсации разрушают фланцы и сварные швы, продлевая срок службы трубопровода на десятилетия).
• Коррозионные воздействия (в агрессивных средах, где материал компенсатора подбирается с учетом химического состава среды для предотвращения преждевременного износа).

Среди разнообразия конструкций особое место занимают сильфонные компенсаторы, которые состоят из гофрированной трубки из нержавеющей стали, способной растягиваться на 5-50 мм в зависимости от номинального диаметра и числа гофров.

П-образные компенсаторы, напротив, используют естественную гибкость изогнутых колен труб, не требуя специальных гибких элементов, и идеальны для открытых прокладок с большими перемещениями до 200 мм.

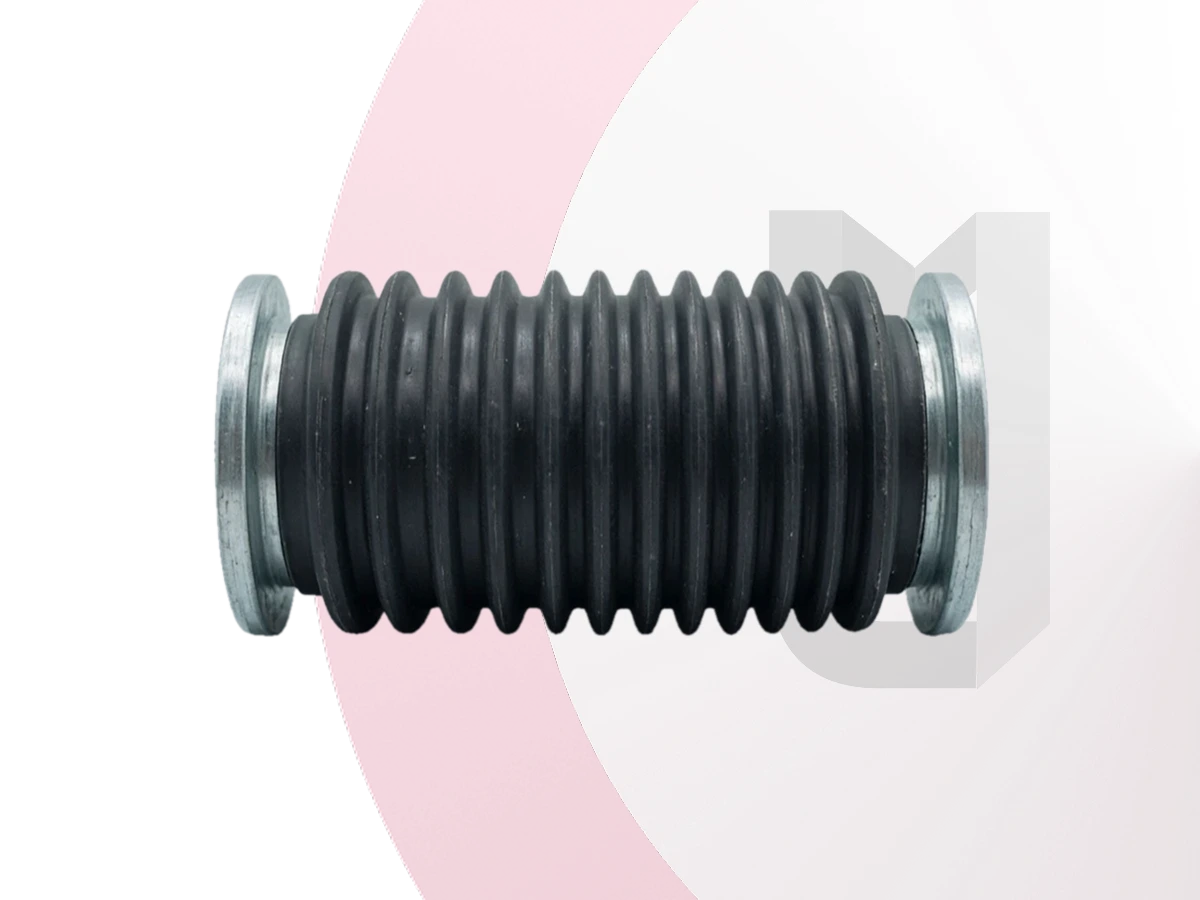

• Резиновые компенсаторы (из EPDM или NBR с кордовым армированием, поглощают вибрации в водопроводных системах, выдерживают до +110°C и давление 1,6 МПа, просты в монтаже без сварки).
• Линзовые компенсаторы (металлические полусферы, соединенные болтами, для больших диаметров свыше 800 мм, экономичны по материалу согласно ГОСТ 30780-2002).
• Тканевые компенсаторы (многослойные с керамическим или стекловолокном, для высоких температур до 600°C в вентиляционных системах, устойчивы к абразивным газам).
• U-образные (аналог П-образных, но компактнее, с предварительной растяжкой на 50% для удвоения способности).

Интересный факт: в современных проектах 2026 года тканевые компенсаторы оснащают датчиками деформации для онлайн-мониторинга, повышая безопасность на 30%.

Для изготовления сильфонов чаще всего применяют нержавеющую сталь марок 08Х18Н10Т или 12Х18Н10Т, соответствующих ГОСТ 5632-2014, с содержанием хрома 17-19% и никеля 9-11% для коррозионной стойкости.

Резиновые изделия делают из этилен-пропиленового каучука (EPDM), устойчивого к озону и УФ-излучению, или нитрильного (NBR) для масел, с армированием синтетическим кордом для прочности.

• Нержавеющая сталь (обеспечивает предел прочности на разрыв 500-700 МПа при 20°C, снижается до 200 МПа при 500°C, подтверждено ВИЛС-тестами).
• Углеродистая сталь (марки 20 или 09Г2С по ГОСТ 8732-78, для низких температур до -70°C в газопроводах).
• Полимеры и резина (низкий модуль упругости 1-10 МПа, отличная амортизация вибраций в насосных станциях).
• Тефлон (фторопласт-4, химическая стойкость к кислотам, коэффициент трения 0,05 для минимального сопротивления потоку).

Механические свойства проверены по отчетам ВИЛС: для 12Х18Н10Т σ_в = 539 МПа, σ_0,2 = 206 МПа при нормальных условиях.

Основная формула для теплового удлинения участка трубопровода выглядит как ΔL = α · L · ΔT, где α - коэффициент линейного расширения (для стали 12·10^{-6} 1/°C), L - длина в мм, ΔT - перепад температур в °C.

Для П-образного компенсатора длина плеча h = 25 · √(d · ΔL), где d - наружный диаметр трубы в мм, что позволяет точно определить габариты.

• Предварительная растяжка (на 50% от ΔL для П-образных, снижает пиковые напряжения в 2 раза, продлевая ресурс до 25 лет).
• Коэффициент запаса (1,2-1,5 к расчетному ходу, чтобы избежать усталостных трещин по данным СП 124.13330.2012).
• Напряжение в сильфоне (σ_уст = σ_0 · (1 + k · ΔT), где k - коэффициент чувствительности к температуре).
• Гидравлическое испытание (давлением 1,25 от рабочего по ГОСТ 30780).
• Число циклов (до 10^6 для качественных сильфонов, подтверждено испытаниями).

Интересный факт: в 2026 году применяют 3D-моделирование для расчета напряжений, сокращая время проектирования на 70%.

В строительстве компенсаторы ставят в теплотрассах для компенсации ΔT до 150°C, в промышленности - в химических трубопроводах с агрессивными средами, где требуется стойкость к коррозии.

• Энергетика (в паропроводах высокого давления, где компенсаторы выдерживают 500 циклов p/T).
• Нефтегаз (для криогенных температур с маркой 09Г2С).
• Сельское хозяйство (в системах полива для гашения вибраций насосов).
• Химическая промышленность (тефлоновые для кислот).
• Металлургия (тканевые для горячих газов).

Интересный факт: на АЭС компенсаторы тестируют на сейсмостойкость до 9 баллов по шкале Рихтера.

Интересный факт: самые длинные трубопроводы, как "Сила Сибири", используют тысячи компенсаторов для компенсации 10-метровых расширений.

При установке сильфонных компенсаторов обязательно фиксируют неподвижные опоры на расстоянии не менее 4 диаметров, чтобы деформации передавались только на устройство, избегая перегрузок.

• Предварительная сборка (проверка геометрии и растяжка для равномерного распределения нагрузок).
• Гидроиспытания (1,25 P_раб по ГОСТ перед вводом в эксплуатацию).
• Регулярный осмотр (на трещины и коррозию каждые 6 месяцев).
• Антикоррозионная защита (покраска или оцинковка для наружных).
• Соответствие проекту (с учетом расчетных перемещений).

Обслуживание включает визуальный контроль и измерение хода, продлевая срок службы до 20-30 лет.
