Дыхательные клапаны резервуаров в Тольятти
Введение

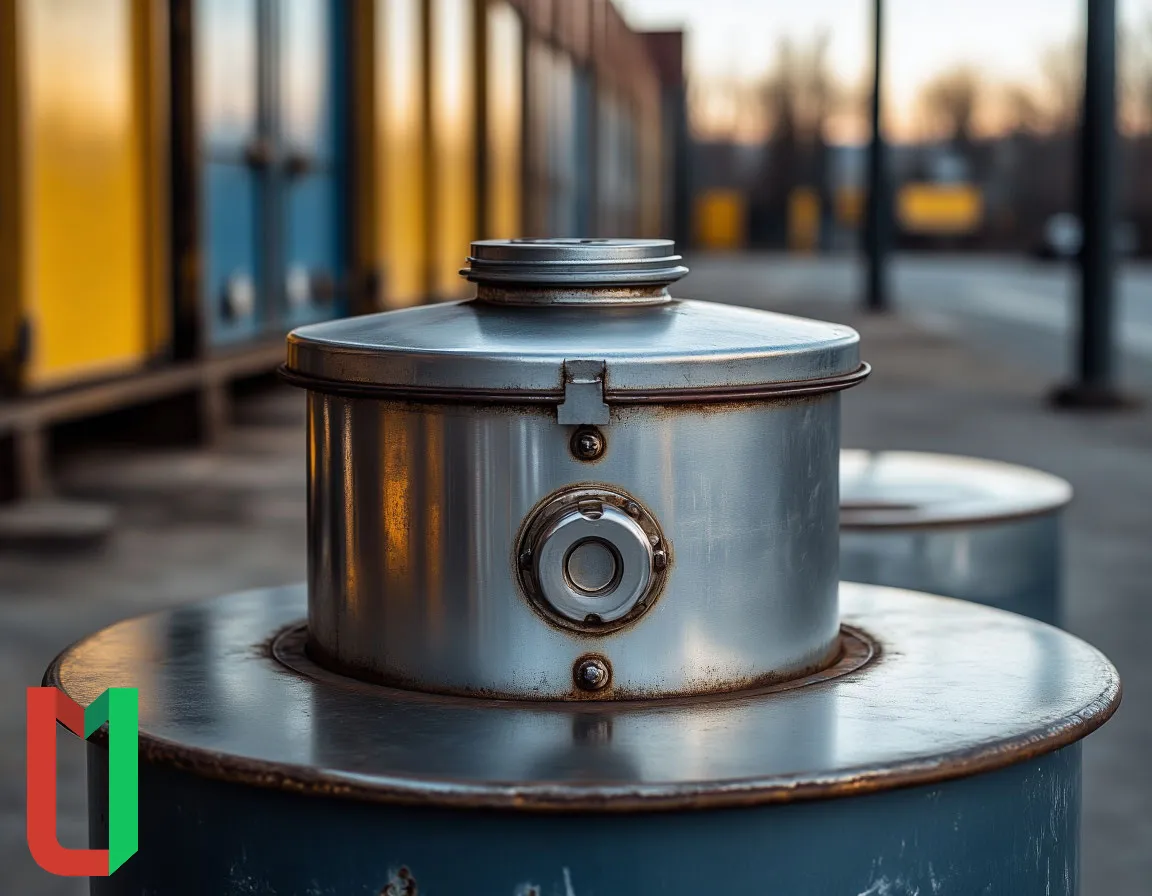

Клапан дыхательный — важный элемент оборудования, обеспечивающий защиту резервуаров и ёмкостей от избыточного давления и разрежения в процессе эксплуатации. Он автоматически регулирует давление внутри технологических сосудов, предотвращая повреждения и обеспечивая безопасность работы в различных сферах: промышленности, строительстве, сельском хозяйстве и других.
Независимо от профиля деятельности, клапаны дыхательные обладают универсальными свойствами, способствующими предотвращению аварий и поддержанию технологических процессов на оптимальном уровне. Благодаря правильно подобранным материалам и точному соблюдению нормативных требований, такие устройства обеспечивают надежность и долговременную эксплуатацию.

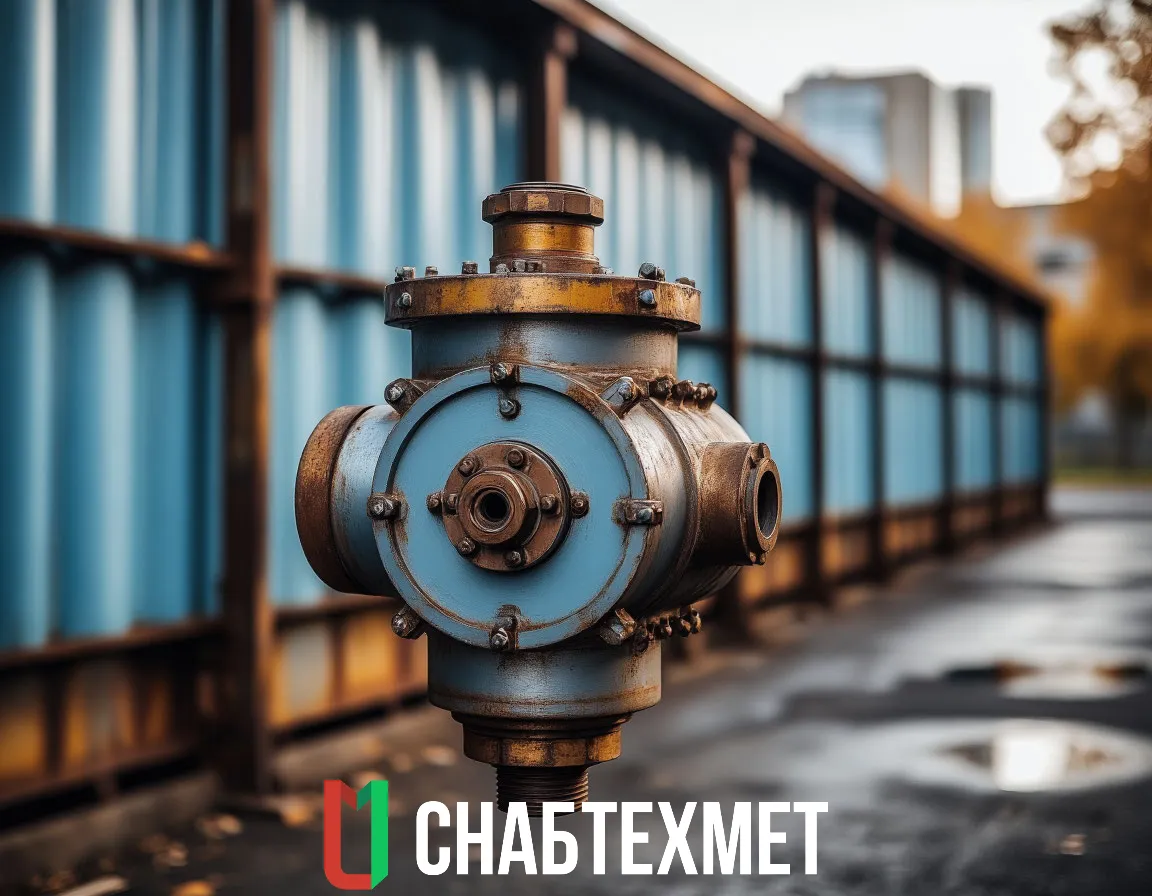

Конструкция и принцип работы клапана дыхательного
Дыхательный клапан представляет собой запорное устройство, которое автоматически открывается при достижении определенного уровня избыточного давления или разрежения в ёмкости. Его основная функция — обеспечить выход воздуха или газов при повышении давления, а также впуск воздуха при образовании вакуума, таким образом поддерживая баланс давления.
- Корпус клапана (изготавливается из стали или алюминия, что обеспечивает коррозионную стойкость и механическую прочность)
- Пружина (регулирует усилие открытия, подбирается с учетом рабочих параметров системы)
- Запорный механизм (обеспечивает герметичность в закрытом состоянии, предотвращая утечку среды)
- Седло клапана (изготовлено из специальных упругих материалов для надежного прилегания и минимизации износа)
Принцип работы основан на уравновешивании силы давления среды с противодействующей силой пружины. При превышении порогового давления клапан открывается и выпускает избыточный газ, если давление падает ниже установленного уровня — клапан закрывается, предотвращая попадание воздуха внутрь.
Области применения клапанов дыхательных
Клапаны дыхательные широко применяются в следующих областях:
- Строительство (используются в системах хранения жидкостей и газов, например, в резервуарах с топливом или водой, для поддержания давления и предотвращения розжигов)
- Промышленность (важны в химической, нефтехимической и пищевой сферах для защиты емкостей и обеспечения технологической безопасности)
- Сельское хозяйство (применяются в системах хранения удобрений, жидких кормов и других аграрных жидкостей)
- Энергетика (используются в системах гидро- и теплоэнергетики для предотвращения повреждений оборудования, вызванных избыточным давлением)
- Транспорт (устанавливают на цистернах и специальных контейнерах для безопасной транспортировки веществ)
Использование клапанов дыхательных позволяет существенно увеличить срок службы оборудования, снизить риски аварий и обеспечить соответствие нормам промышленной безопасности. Они являются обязательными элементами в системах, где происходят большие перепады давления или требуется герметичность.
Материалы и характеристики
Для изготовления клапанов дыхательных применяются материалы, отвечающие требованиям прочности, коррозионной устойчивости и долговечности. Основные материалы включают:
- Углеродистая сталь (ГОСТ 1050-88) — обладает высокой прочностью и доступной ценой, часто используется для стандартных моделей клапанов с невысокими требованиями к коррозионной стойкости.
- Нержавеющая сталь (например, марки 12Х18Н10Т, соответствующая ГОСТ 5632-72) — применяется в условиях повышенной коррозии и гигиенических требований, таких как пищевое производство.
- Алюминиевые сплавы (ГОСТ 4784-97) — легкие и коррозионностойкие, используются в специализированных изделиях, где важно снизить вес оборудования.
- Уплотнительные материалы (эластомеры, фторопласты) — обеспечивают надежное прилегание и защиту от протечек в различных температурных режимах.
Механические свойства клапанов регламентируются согласно ГОСТ и ТУ, при этом типичная прочность на растяжение σв находится в пределах 370–750 МПа в зависимости от материала. Улучшенные модели имеют антикоррозионные покрытия и гораздо более высокие эксплуатационные показатели.
Основные свойства материалов клапанов дыхательных
| Материал | Прочность на разрыв, МПа | Коррозионная стойкость | Область применения |
|---|---|---|---|
| Углеродистая сталь (ГОСТ 1050-88) | 370-510 | Средняя | Общие промышленные системы |
| Нержавеющая сталь 12Х18Н10Т (ГОСТ 5632-72) | 580-750 | Высокая | Химическая промышленность, пищевая отрасль |
Технические данные и ГОСТы
В России и СНГ разработаны нормативные документы, регулирующие производство и эксплуатацию клапанов дыхательных:
- ГОСТ 12.2.063-81 — общие требования безопасности к запорной арматуре
- ГОСТ 3634-99 — клапаны дыхательные для резервуаров и цистерн
- ТУ 26-07-1321-83 — технические условия на клапаны дыхательные
- ГОСТ Р 54850-2011 — защита емкостей от избыточного давления
- ГОСТ 15150-69 — климатические исполнения и категории размещения оборудования
Ниже приведена таблица на примере типичных параметров клапанов дыхательных по ГОСТ 3634-99:
Типовые технические характеристики клапанов дыхательных
| Параметр | Значение | Единицы | Примечание |
|---|---|---|---|
| Рабочее давление | 0,1-0,5 | МПа | Регулируемый диапазон |
| Температура эксплуатации | -40…+120 | °C | Ограничение по материалу |
| Средний срок службы | 8-15 | лет | При соблюдении условий эксплуатации |
| Масса клапана | 1,5-5 | кг | В зависимости от модели |
Расчет усилия открытия клапана производится по формуле: F = P ⋅ S, где F — усилие, Н; P — давление, Па; S — площадь сечения клапана, м². Это позволяет корректно выбрать пружину под нужные параметры.
Установка и обслуживание
Установка клапанов дыхательных требует соблюдения рекомендаций производителей и ГОСТов. Основные правила включают:
- Монтаж клапана в вертикальном положении для обеспечения корректной работы запорного механизма и уплотнений
- Использование уплотнительных материалов, соответствующих температурному режиму эксплуатации
- Обеспечение свободного доступа для регулярного осмотра и обслуживания
- Проверка герметичности соединений при запуске системы
- Своевременная замена пружин и уплотнительных элементов при выявлении износа или повреждений
Регулярное техническое обслуживание позволяет существенно продлить срок службы устройства, избежать аварийных ситуаций и сохранить функциональность клапана. В среднем рекомендованный график осмотров составляет не реже одного раза в год при нормальных условиях эксплуатации.
Важно учитывать климатические условия в соответствии с ГОСТ 15150-69 для правильного выбора исполнения и материала изделия.
Популярные вопросы и ответы
Для чего необходим клапан дыхательный на резервуаре?
Клапан дыхательный служит для поддержания нормального давления внутри резервуара. Он позволяет воздуху свободно входить и выходить, предотвращая избыточное давление или вакуум. Это защищает конструкцию емкости от повреждений и деформаций, сохраняя технологическую безопасность. Также клапан способствует долговечности оборудования, снижая риск аварийных ситуаций. Без него возможны поломки и нарушение работы системы.
Какие материалы наиболее часто используются для клапанов дыхательных?
Чаще всего для производства клапанов дыхательных применяется углеродистая сталь и нержавеющая сталь. Углеродистая сталь подходит для обычных условий эксплуатации с невысокой коррозионной нагрузкой. Нержавеющая сталь применяется в агрессивных средах и пищевой промышленности благодаря высокой коррозионной стойкости. Алюминиевые сплавы используются там, где требования к весу повышены. Уплотнители из эластомеров обеспечивают герметичность и работу в разных температурных режимах.
Как правильно устанавливать клапан дыхательный?
Установку клапана следует проводить в вертикальном положении для правильной работы механизма. Необходимо использовать рекомендуемые уплотнители и соблюдать правила монтажа по ГОСТ. Важно обеспечить свободный доступ к клапану для техобслуживания. Перед запуском системы необходимо проверить герметичность соединений. Также учитывается климатическое исполнение устройства в соответствии с нормативами, что гарантирует долгий срок службы и бесперебойную работу клапана.
Какие нормы регулируют применение клапанов дыхательных?
Использование клапанов дыхательных регламентируется рядом ГОСТов, таких как ГОСТ 3634-99 и ГОСТ Р 54850-2011. Эти документы определяют требования к конструкции, материалам и испытаниям. Также важны нормативы по безопасности — ГОСТ 12.2.063-81. Следование этим стандартам обеспечивает надежность и безопасность оборудования в эксплуатации. Регулярные проверки и соблюдение технических условий гарантируют соответствие клапанов установленным нормам.
Можно ли использовать клапаны дыхательные в пищевой промышленности?
Да, клапаны дыхательные из нержавеющей стали с пищевыми уплотнителями полностью подходят для пищевой отрасли. Они устойчивы к коррозии и не выделяют вредных веществ. Эти клапаны обеспечивают поддержание санитарных норм и предотвращают загрязнение продукции. Специальные маркировки и соответствие стандартам ГОСТ подтверждают их безопасность для пищевой промышленности. Регулярный контроль качества поддерживает высокий уровень надежности.
Как рассчитать усилие открытия клапана дыхательного?
Усилие открытия клапана рассчитывается по формуле F = P ⋅ S, где F — усилие в ньютонах, P — давление в паскалях, а S — площадь сечения клапана в квадратных метрах. Этот расчет необходим для подбора пружины и оптимальной настройки клапана под конкретные условия. Правильный расчет обеспечивает надежную работу устройства и безопасность емкости. Его выполняют специалисты с учетом эксплуатационных параметров.
Сколько служат клапаны дыхательные при правильной эксплуатации?
Средний срок службы клапанов дыхательных при соблюдении правил эксплуатации составляет от 8 до 15 лет. Ресурс зависит от материала, условий работы, технического обслуживания и окружающей среды. Регулярный осмотр и своевременная замена уплотнителей и пружин значительно продлевают срок службы. Нарушение требований может привести к ускоренному износу и выходу из строя оборудования. Соблюдение нормативов обеспечивает долговечность клапана.
Как обеспечить длительную и надежную работу клапана?
Для долговечной работы клапана необходимо соблюдать рекомендации по монтажу и обслуживанию. Важно проводить профилактический осмотр не реже одного раза в год, замена изношенных деталей и своевременная очистка от загрязнений. Следует использовать клапаны с сертификацией и проверять соответствие материалов нормативам ГОСТ. Учитывать климатические условия и соблюдать температурный режим работы. Такой подход минимизирует риски поломок.
Какие разновидности клапанов дыхательных существуют?
Существуют различные типы клапанов дыхательных, включая односторонние и двусторонние, с пружинным и мембранным механизмом действия. Они отличаются по конструкции, диапазону рабочих давлений и материалам. Выбор зависит от условий эксплуатации: типа среды, давления, температуры и требований безопасности. Каждый тип имеет свои преимущества и сферы применения, что позволяет оптимально подобрать клапан для конкретной задачи.
Какие ошибки часто допускают при эксплуатации клапанов дыхательных?
Частыми ошибками являются неправильный монтаж, несоблюдение вертикальной установки и неправильный подбор пружины. Также недостаточное техническое обслуживание приводит к накоплению загрязнений и выходу из строя уплотнителей. Использование неподходящих материалов в агрессивных условиях ускоряет коррозию. Несвоевременное реагирование на поломки увеличивает риски аварий. Соблюдение инструкций и регулярные проверки предотвращают эти ошибки и обеспечивают надежную работу.
Как купить Дыхательные клапаны резервуаров в Тольятти ?
- Позвонить на региональный номер: Тольятти +7 (848) 265-09-17;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: tolyatty@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: -;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории

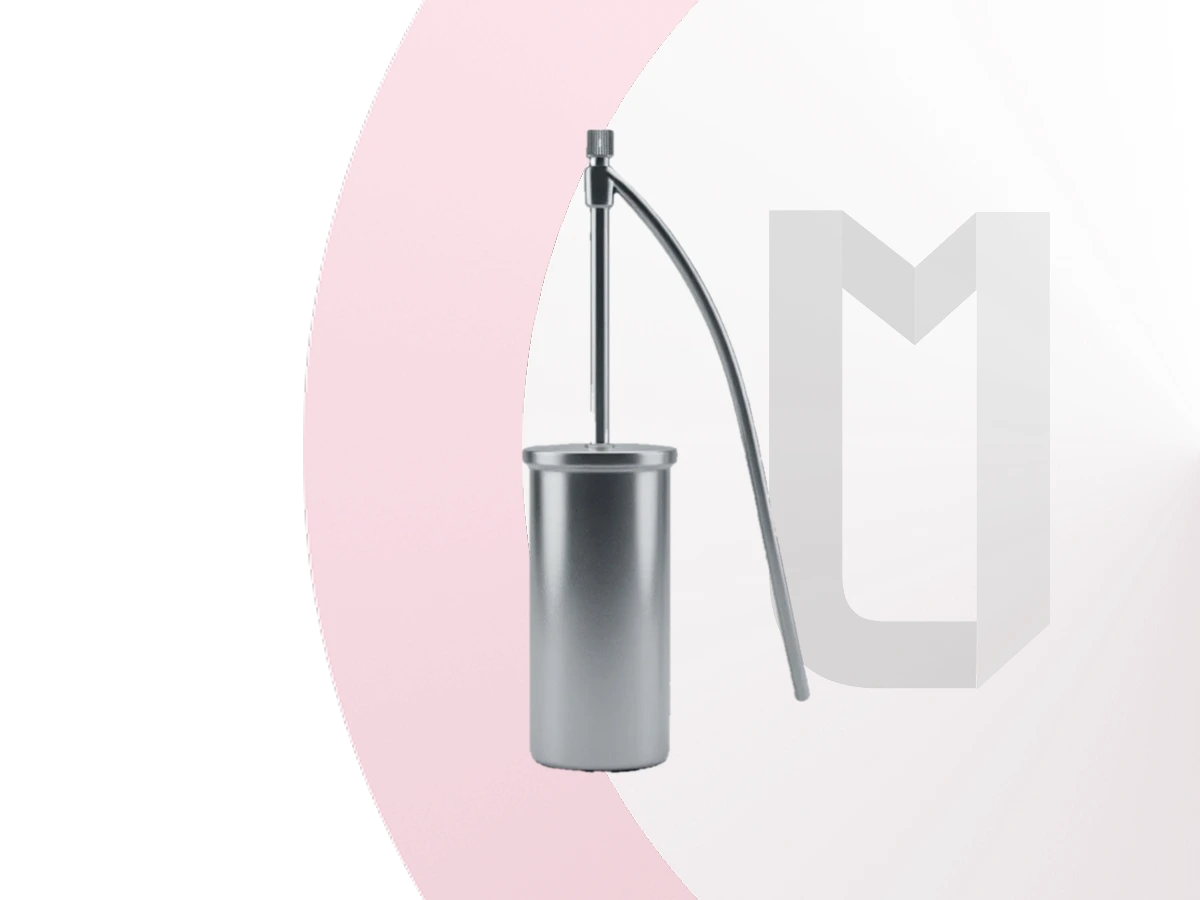

Пробоотборник

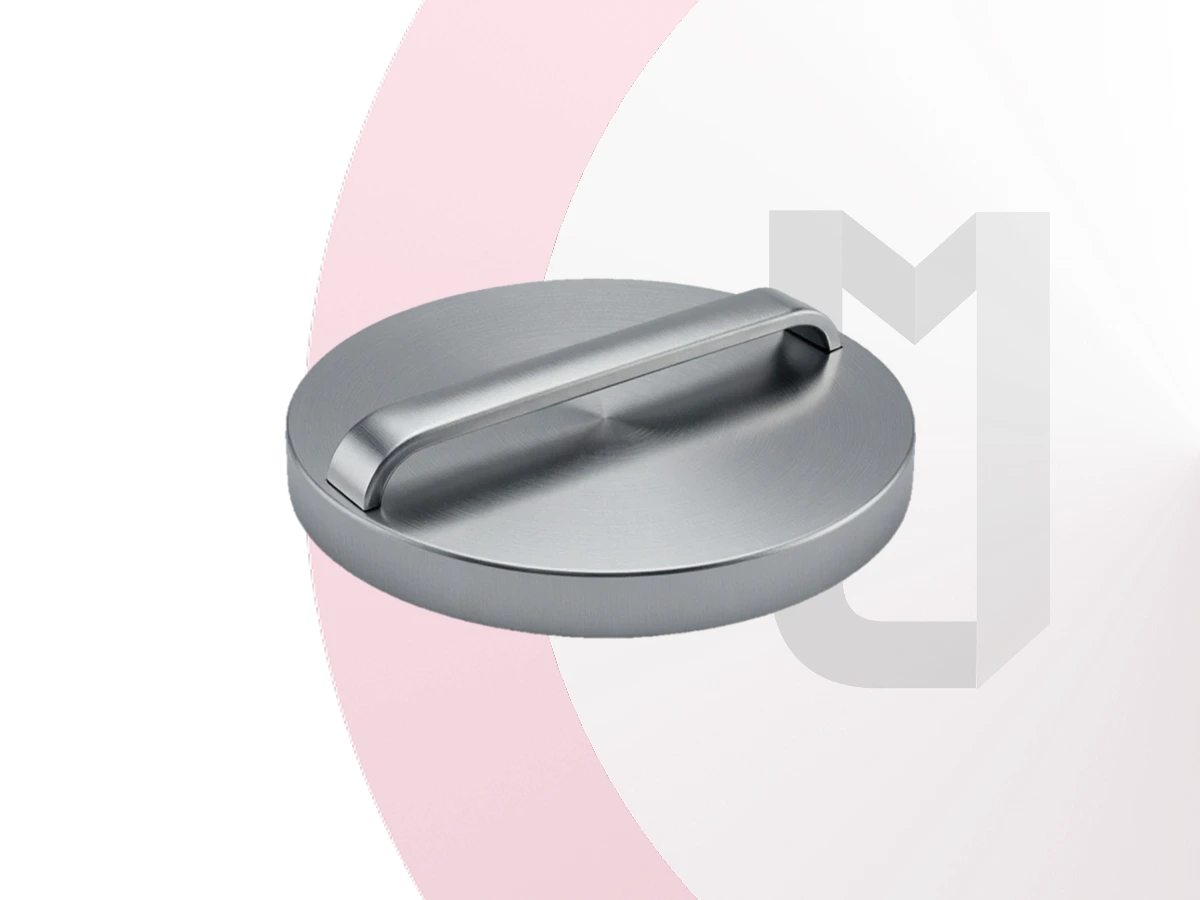

Люк резервуара
